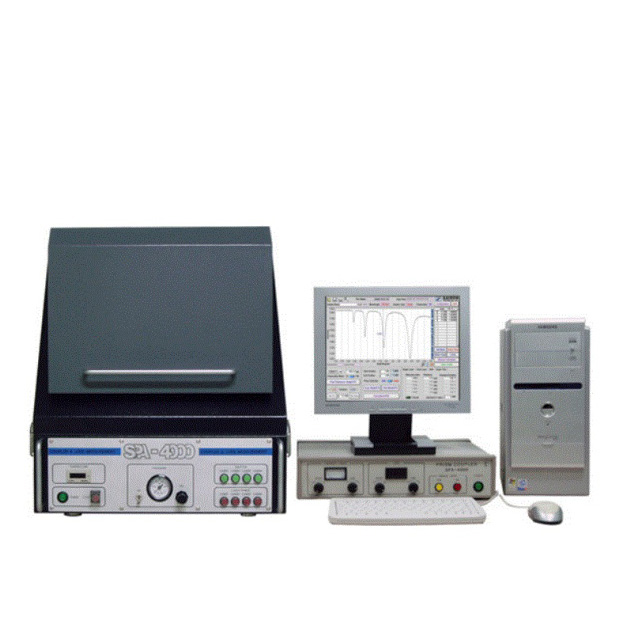

SPA-4000棱镜耦合仪
型号：SPA-4000
产地：韩国
关键字：棱镜耦合仪，折射率
n产品简介：
SPA-4000棱镜耦合仪利用波导耦合原理可以测量薄膜或体块材料的折射率和薄膜厚度以及其热光系数，波导损耗等。对于许多薄膜及光波导用途，提供了比以椭圆光度法或分光光度法为基础的传统仪器更独特的技术。
n产品特性：
- 中/厚膜膜厚折射率(尤其是光波导)的优质选择
- 可同时高分辨测量薄膜厚度或者光损
- 快速表征
- 可测量双膜结构中的单膜厚度及折射率
- 独特的气压耦合方式,不需要加耦合液
- 无需预先知道膜厚与折射率。
- 体材料或基底材料的高精度折射率测量
- 各向异性/双折射测量（TE和TM能力）
- 可用于波长范围内的许多激光器（632.8nm~1550nm）
n技术指标：
|
名称 |
技术参数 |
|
|
折射率 |
折射率测量范围 |
1.0 -1.8(GGG) |
|
1.8- 2.45（Rutile） 2.45-3.35（选配棱镜） |
||
|
折射率精度 |
±0.0005(最高±0.0001) |
|
|
折射率分辨率 |
±0.0003(最高±0.00005) |
|
|
厚度 |
厚度测量范围 |
0.4μm-30μm |
|
厚度精确度 |
±（0.5%+50Å） |
|
|
厚度分辨率 |
±0.3% |
|
|
体材料 (仅测折射率) |
折射率精度 |
±0.0005 |
|
折射率分辨率 |
±0.0001 |
|
|
三维折射率 |
样品旋转台范围 |
-90°至90° |
|
折射率分辨率 |
±0.0025 |
|
|
厚膜厚度测量模块 |
厚度测量范围 |
2μm-150μm |
|
液体 (仅测折射率) |
折射率测量范围 |
1.0 -1.8(GGG) |
|
1.8- 2.4（Rutile） |
||
|
2.4-3.35（选配棱镜） |
||
|
折射率精度 |
± 0.0005 |
|
|
样品尺寸 |
最小尺寸 |
10mm |
|
最大尺寸 |
300mm |
|
|
波导损耗测量 |
测量最小值 |
＜0.05dB/cm，最高0.01dB/cm |
|
热光系数 |
温度测试范围 |
室温－150℃ |
|
样品温度控制精度 |
±1℃ (30℃ ~ 100℃) |
|
|
±2℃ (100℃ ~ 150℃) |
||
|
棱镜温度控制精度 |
±0.5℃ (30℃ ~ 100℃) |
|
|
±1℃ (100℃ ~ 150℃) |
||
|
温度温度时间 |
~5min (30℃~100℃) |
|
|
~ 7 min (100℃ ~ 150℃) |
||
|
样品尺寸 |
最小25mm×25mm |
|
|
最大50mm×50mm |
||
|
基底厚度 : below 1mm |
||
n应用范围：
1、光通信系统的光学元件
- 光学开关
- 用于WDM的可变光衰减器（VOA）（波分复用）
- 低光传播损耗
2、塑料光纤（POF）
- 用于光通信的塑料光纤放大器（POFA）
- 用于波导的高温聚合物
3、温度依赖性
4、聚合物的性质
- 研究聚合物的铬性质
- 信息显示和处理
- 存储材料
5、纳米器件：MEMS，微电子
